全新第 3.5 代 · 三合一箱变测控装置

NSA3.5箱变测控装置 · 电站智能监控单元

在三合一(测控保护 + 通信管理 + 光纤交换)的基础上,NSA3.5 内置无源无线测温,新增光纤环网监测和故障录波,保护按风光储并网要求全面升级。

  • 测温免布线
  • 光路看得见
  • 故障可回放
NSA3.5 箱变测控装置(电站智能监控单元)外观
What's new

三大升级

测温、光路、故障分析——现场运维最常遇到的三件事,NSA3.5 在装置里一次解决。

无源无线测温示意:测温节点装在电缆接头上,感应取电、433 MHz 无线上报

无源无线测温

免布线、免电池,即装即测

常规另配一套光纤测温:测温主机装进箱变,光纤逐个敷设到电缆接头,再经 RS485 接入测控。

NSA3.5测温节点直接装在电缆接头上,从电缆电流感应取电,不用电池;433 MHz 无线把温度送进装置,与测控数据一起上送,不用另配主机、不用布线。标准配置 9 个测温点,节点掉线、探头开路单独上送。

光纤环网监测示意:3# 箱变 B 口断纤,通信自动绕行,主站告警定位

光纤环网监测专利

断纤即告警,定位到光口

常规只有面板上的光纤指示灯,往往等到装置两侧光路全断、设备失联才发现。

NSA3.5采用奥一工业环网故障检测专利技术,实时上送环网是否闭合、每个光口的链路状态和 12 类环网告警;单点断纤通信自动绕行不中断,主站立即定位到哪台箱变、哪个光口。

故障录波示意:三相电流在跳闸启动前后的波形,可导出 COMTRADE

故障录波 + 跳闸报告

每次跳闸,原因有据可查

常规跳闸后只看到开关变位和告警,故障时的电压、电流说不清。

NSA3.5每次跳闸自动生成动作报告(动作元件、动作值、故障前量、毫秒时间),同时录下故障前 2 周波、后 8 周波的 12 路电压电流,存 8 条,可导出 COMTRADE 标准格式。

All in one

四大单元,一台装置

测控保护、网关(通信管理)、光纤环网、无源无线测温集于一体,箱变内只装一台、只接一套线。逆变器、汇流箱、电表就地接入,全部数据经网关以 IEC 60870-5-104 统一上送场站监控。

  • 测控保护:两组交流,开入 20 / 27 / 40 路,开出最多 10 路,完成箱变保护与遥测、遥信、遥控
  • 网关:8 个 RS485 主站口、4 个以太网口,Modbus-RTU、Modbus-TCP、DL/T 645-2007 采集
  • 光纤环网:2 个单纤光口(SC,20 km)组成自愈环网,环网状态实时监测
  • 无线测温:433 MHz 无源测温节点,标准配置 9 个
NSA3.5 整机构成:测控保护、网关、光纤环网、无线测温四大单元及对外接口 点击放大
Protection & control

保护与测控,全面升级

保护按风电、光伏、储能场站的并网要求重新设计,测控补齐四象限电度、毫秒 SOE、遥控结果核对等基本功能。

  • 中文液晶,就地设置

    128 × 64 点阵中文菜单:测控 485 地址、网关 IP、保护定值和各项参数都能在面板上设置;首页显示一次侧电压、电流、功率和电度。

  • 保护与并网穿越配合

    过压两段(高定值快跳、低定值慢跳)加低压保护,定值躲开高 / 低电压穿越区间;说明书按风电、光伏、储能给出推荐定值。

  • 一次缺相准确告警

    高压熔断器熔断与 PT 断线自动区分,运维直奔熔断器,不再白查 PT 二次线。

  • 四象限电度

    正 / 反向有功、正 / 反向无功分别累计,光伏、风电发电和储能充放电都计得准。

  • 毫秒 SOE,全站统一对时

    开入变位带毫秒时标,单独保存 256 条;网关周期对时,各箱变的事件、报告、录波时间对得齐。

  • 非电量保护 10 路

    重瓦斯、油温、压力释放之外,消防联动、紧急停机、干式变超温 / 风机故障等名称可选。

  • 遥控防误,结果核对

    故障未复归禁合、远方 / 就地闭锁、合分位置核对;跳闸失败、控制回路断线告警;远方操作权限只能在面板设定。

  • 通讯中断即告警

    网关监视每台下接设备,连续 3 次无应答即上送「通讯中断」并标记数据无效,后台不会把旧数据当实时数据。

What it does

什么是箱变测控装置

箱变测控装置安装在新能源电站的箱式变电站里,实时采集箱变的电压、电流等电气量,以及变压器、断路器、负荷开关、箱变门等设备状态,完成遥测、遥信、遥控和保护,并把数据上送电站监控后台。

  • 三合一:奥一 2012 年在行业内首次推出融合箱变测控保护、通信管理、光纤交换于一体的电站智能监控单元,节省发电侧二次设备约三分之二的投资。
  • 光纤环网:站内各箱变的装置以光纤自愈环网连接,单点断纤时仍可保持通信;NSA3.5 实时监测环网状态,断纤即告警。
  • 电缆测温:NSA3.5 内置无源无线测温,电缆接头测温节点感应取电、免布线、免电池。
查看完整解决方案
箱变测控装置在电站中的组网:NSA6002 与各箱变内 NSA3.5 光纤环网 点击放大
Specifications

技术参数

标准配置如下,可按项目定制,具体以图纸为准。

交流输入2 组;电流 5 A / 1 A;电压 400~800 V 直接接入,100 V 经 PT 接入(选配)
开入 / 开出开入 20 / 27 / 40 路,AC/DC 220 V;开出最多 10 路,AC250 V 5 A
直流量2 路 PT100 / 4-20 mA
保护速断、过流三段、零序、过压两段、低压、过负荷、一次缺相、温度、差动(选配)、非电量 10 路
记录事件 500 条;开入变位 256 条;跳闸报告 24 份、告警报告 16 份;故障录波 8 条
显示128 × 64 点阵中文液晶
通信8 个 RS485 主站口;4 个以太网口;2 个单纤光口(SC,20 km)自愈环网;433 MHz 无线测温;IEC 60870-5-104
电源 / 环境AC/DC 220 V ±20%,功耗 ≤10 W;工作温度 −40℃~+70℃
外形218.84 × 223 mm,深 240 mm,嵌入式安装

型式检验全项合格 · 国网电力科学研究院实验验证中心 · 2023

Applications

应用场景

更多见项目业绩 ›

集中式光伏电站

中兴能源巴基斯坦900MW光伏项目、国华开鲁30MW光伏项目、华能格尔木四期项目

分布式与农光、渔光互补

滨海新区古林街马棚口渔光互补70MW光伏项目、中节能复旦长兴20MW光伏农业科技大棚光伏项目、营口港17MW分布式光伏项目

风电场

华能随县界山风电场48MW工程、山西盾安新能源隰县98MW风电项目、福建龙海新村风电场35KV箱变

风光储与储能电站

甘肃玉门一、二期100MW储能项目、华润电力百色田阳300MW光储一体化发电项目、巴彦淖尔100万千瓦光储+生态治理箱变项目

FAQ

常见问题

箱变测控装置和箱变智能监控单元有什么区别?

两种叫法指的都是安装在箱式变电站内、负责箱变测量、控制与保护的装置。奥一 NSA 系列在箱变测控保护之外还融合了通信管理和光纤交换,因此称为电站智能监控单元。

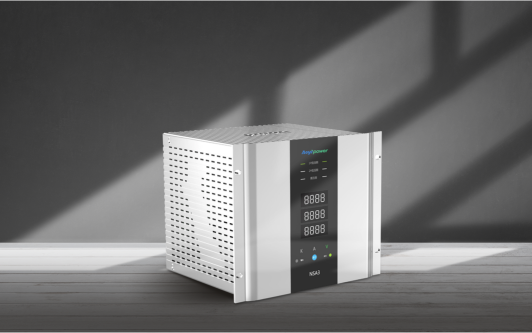

NSA3.5 和上一代 NSA3 有什么不同?

NSA3.5 是在 NSA3 基础上升级的第 3.5 代产品:电缆接头测温改为无源无线(感应取电、免电池、免布线);新增光纤环网监测,断纤即告警并定位到光口;新增故障录波,与跳闸报告配合分析故障;保护按风光储并网要求升级,测控补齐四象限电度、毫秒 SOE、遥控结果核对;显示改为中文液晶。

无源无线测温和光纤测温有什么区别?

光纤测温要单独配一套测温主机,光纤逐个敷设到各个电缆接头,再经 RS485 接入测控。NSA3.5 的测温节点直接装在电缆接头上,从电缆电流感应取电,经 433 MHz 无线把温度送进装置,不用另配主机、不用布线、不用换电池,温度与测控数据一起经 IEC 60870-5-104 上送。

支持哪些通讯接口和规约?

8 个 RS485 主站口(Modbus-RTU、DL/T 645-2007)、4 个以太网口(Modbus-TCP)、2 个单纤光口(SC 接头,传输距离 20 km)组成自愈光纤环网,另有 433 MHz 无线测温接入;对上以 IEC 60870-5-104 接入场站监控系统。

故障录波怎么查看?

每次跳闸,装置记录故障前 2 周波、故障后 8 周波的 12 路电压电流波形,存 8 条,同时生成跳闸报告(动作元件、动作值、故障前量、毫秒时间)。录波可导出为 COMTRADE 标准格式,用通用录波分析软件打开。

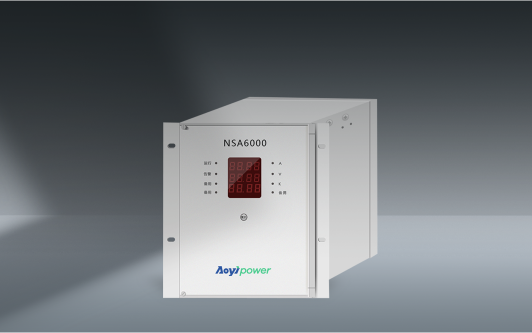

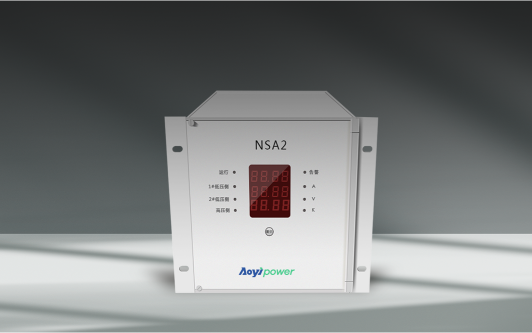

NSA3、NSA2、NSA6000 还能提供备件吗?

能。这三款已停产,由 NSA3.5 替代;已投运的电站继续供应备品备件和技术服务,2 小时响应、48 小时到场,详见服务与售后。

奥一的箱变测控装置用在了哪些项目?

产品已应用于国内 31 个省、市、自治区及海外的 1000 余个项目,覆盖集中式光伏、分布式与农光渔光互补、风电场和风光储项目。例如 2015 年奥一 NSA6320 箱变智能测控装置用于中兴能源投资建设的巴基斯坦旁遮普省 900MW 光伏电站一期工程(《中国电力报》2015 年 8 月 6 日报道)。更多见项目业绩。

可以按项目需求定制吗?

可以。各项配置均可按项目需求定制,欢迎致电 010-86461328 或邮件 sales@aoyipower.com 联系我们。
